Розроблено новий проєкт повторного використання!
Арх. № 21.24.ПЛЗ «ПЛЗ 10 кВ із захищеними проводами перерізом 95-240 мм²».
В складі проєкту повторного використання 21.24.ПЛЗ розроблено будівельні рішення опор для повітряних ліній напругою 10 кВ iз захищеними проводами перерiзом 95-240 мм². Дані робочі креслення типових опор та вузлів можуть бути використані при новому будівництві повітряних мереж напругою 10 кВ, проведенні реконструкції та розширенні існуючих повітряних мереж.

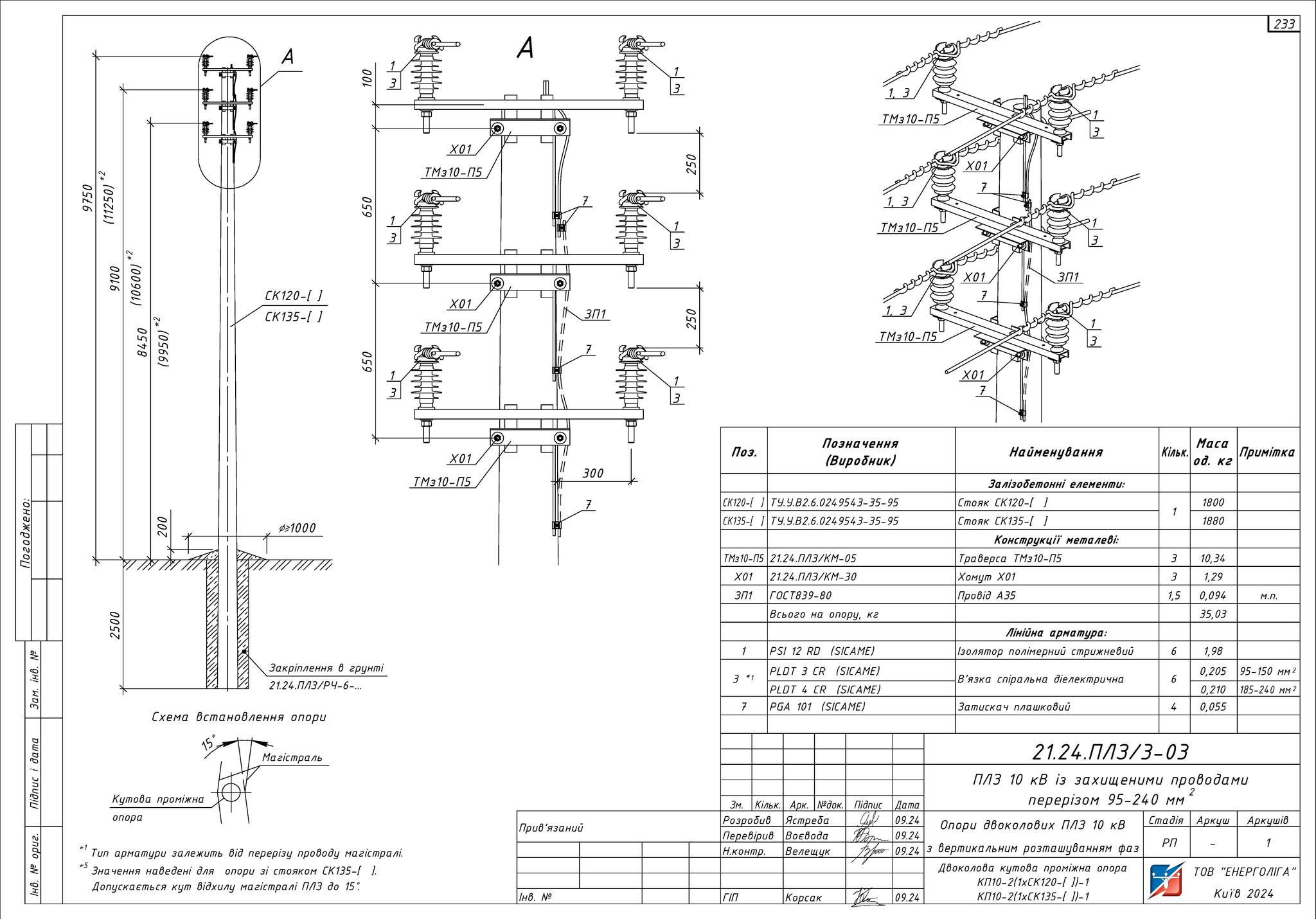

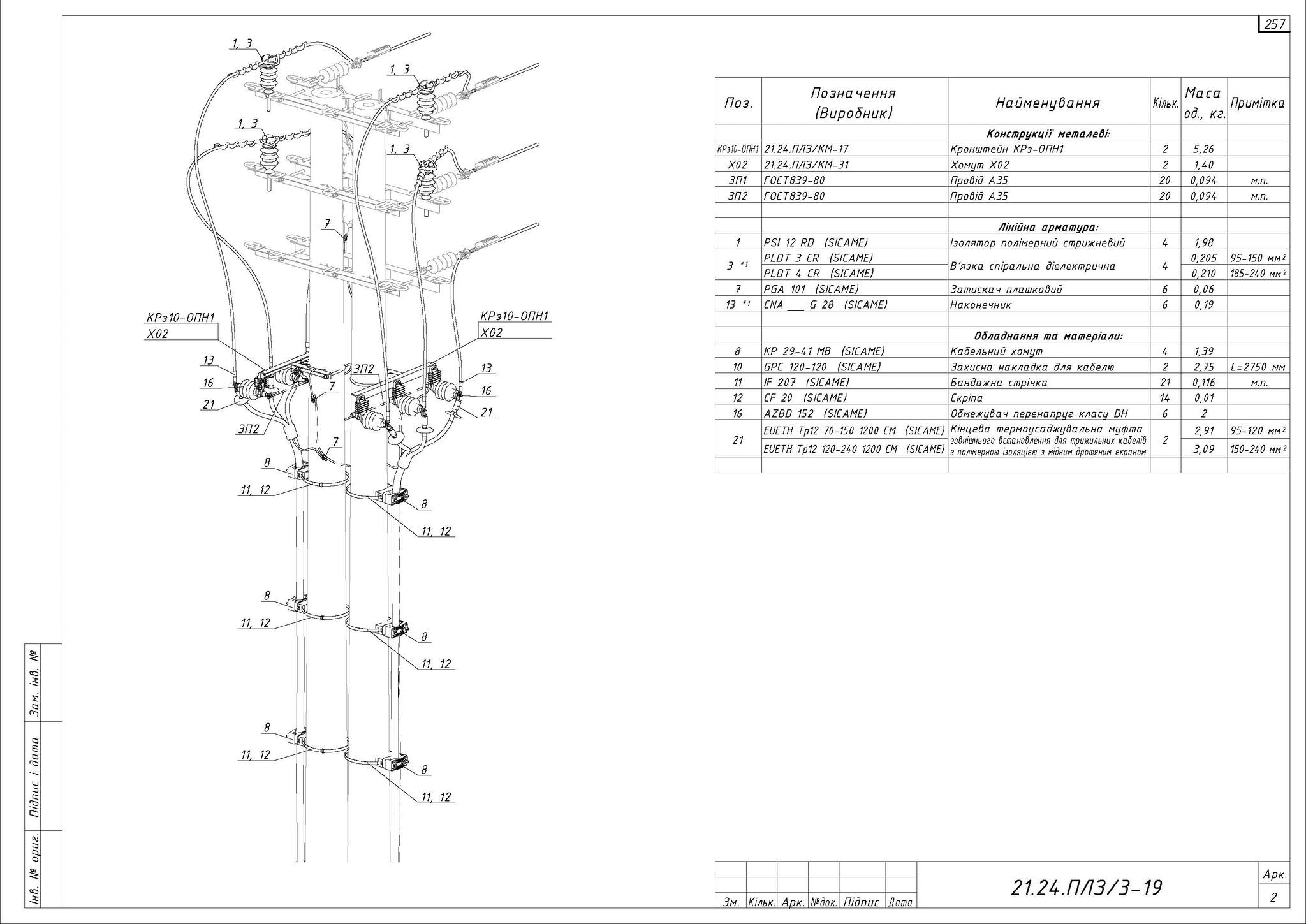

В проєкті наведено Робочі креслення опор ПЛЗ-10 кВ з використанням стояків типу СК для підвішування одного та двох кіл СІП перерізом до 240 мм², а також креслення з рішеннями по встановленню допоміжного обладнання: роз’єднувачів, кабельних муфт, вузлів відгалуження, встановлення захисних апаратів.
В складі розділу Розрахункова частина проєкту наведено рекомендації для визначення основних механічних параметрів для різних кліматичних умов району будівництва одноколових та двоколових ПЛЗ 10 кВ, таких як:
- Вибір значення максимальної довжини вітрового прогону яке обчислене за умов міцності стояків проміжних опор.
- Вибір значення максимального тяжіння Tmax для проводів залежності від значення довжини прогону Lmax, з відповідним значенням найбільшої стріли провисання fmax.
- Монтажних тяжінь та стріл провисання проводів, а також визначення навантажень на опори ПЛЗ 10 кВ.
Завантажте проєкт №21.24.ПЛЗ з сайту СІКАМ Україна:
https://sicame.ua/pdf/arh_21_24_plz_10_kv_95_240.pdf
Даний проєкт отримав Експертну оцінку проекту повторного використання EX01:6819-8980-3678-2678 і зареєстрований на Порталі Єдиної державної електронної системи у сфері будівництва, номер документу: PD01:4756-6814-7096-8923
Посилання для завантаження проєкту №21.24.ПЛЗ з Порталу Єдиної державної електронної системи у сфері будівництва:
https://admin.e-construction.gov.ua/.../26428c6d-3e37...
Просимо Вас ознайомитись з проєктом та надати Ваші побажання та рекомендації для його покращення.
