Реклоузери ACR на напругу 10, 20, 35 кВ

Реклоузери ACR призначені для використання в повітряних розподільних мережах 6-35 кВ з ізольованою нейтраллю.

Використання реклоузерів дозволяє реалізовувати повноцінний захист, протиаварійну автоматику, дистанційне керування у повітряній розподільній мережі без будівництва підстанцій.

У комплект реклоузера входить все необхідне для його швидкого встановлення на опорах лінії і інтеграції в існуючу мережу:

• модуль вакуумного вимикача з вбудованими трансформаторами струму і датчиками напруги (опціонально);
• шафа захисту і телемеханіки;
• трансформатор власних потреб;
• комунікаційне обладнання (GSM, радіорелейний зв'язок, TETRA, оптоволоконна лінія, тощо. Остаточно тип комунікаційних обладнання вибирається замовником)
• кронштейни, пристрої грозозахисту, кабелі інтерфейсу тощо.

Встановлення реклоузера можливе, як на існуючі опори повітряної лінії, так і на нові. Часто реклоузери вигідно встановлювати на відкритий розподільних пристроях підстанцій при їх реконструкціях для економії місця і трудовитрат.

Металеві деталі корпусів обладнання, що входять в комплект реклоузера виконані з високоякісної нержавіючої сталі. Ізоляція устаткування виконана зі стійкої до атмосферних впливів силіконової гуми (ACR120 / ACR240) або з гідрофобної циклоаліфатичної епоксидної смоли (ACR380).

Це забезпечує тривалу експлуатацію і бездоганний зовнішній вигляд.

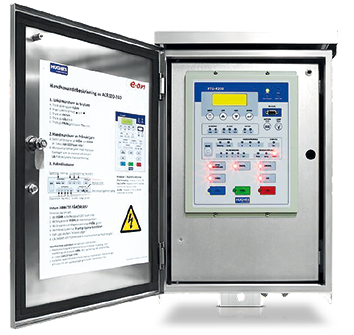

Шафа захисту і телемеханіки містить все електронне обладнання реклоузера і джерело резервного живлення. Пристрій адаптовано до українських кліматичних умов. Шафа має автоматичний обігрів і інтегрований фільтр в системі вентиляції для запобігання утворення конденсату.

Реклоузер виконує наступні функції:

Автоматика:

• автоматичне введення резерву АВР
• автоматичне повторне включення АПВ (4 спроби)

Захист:

• триступеневий струмовий захист БСЗ
• чутливий захист від замикань на землю SEF (0,1А)
• автоматичне частотне розвантаження АЧР
• захист від зниження / підвищення напруги
• блокування від стрибка струму намагнічування
• 4 групи уставок і їх ручне або автоматичне перемикання в залежності від напрямку потоку потужності.

Вимірювання:

• величини струму, напруги, частоти, гармоніки;
• технічний (комерційний) облік.

Модуль вакуумного вимикача реклоузера відповідає спеціальним вимогам до конструкції, що пред'являються до таких пристроїв:

• можливість ручного включення / вимикання;
• можливість ручного взводу приводної пружини вимикача;
• механічну наочну індикацію стану (вимкнено / включено).

Унікальною властивістю модуля є вбудовані повноцінні три трансформатори фазного струму і трансформатор струму нульової последовності (для ACR120 / ACR240). Це дозволяє поряд з вбудованими в ТСН резистивним датчиками напруги реалізувати чутливий, спрямований захист від замикань на землю.
